好优利精密刀具在汽车行业的应用

Original
  • HeuleTools
  • Tuesday 27 September 2022
visibility759 favorite_borderfavoriteSave
shareShare
WeChat Weibo LinkedIn Facebook Twitter

​

温馨提示:如您的公司或者客户有相关技术与方案需求,请将图纸和名片发送至我们的邮箱:china@heule.cn



去毛刺是汽车零部件生产中必需要处理的问题,毛刺尖角会使汽车零部件在运转时产生应力集中或疲劳失效,如高压油泵。毛刺若掉落在零部件的回转支撑上会划伤回转支撑的表面,如变速箱齿轮轴、曲轴、凸轮轴等,严重情况下会直接影响设备的正常运作,甚至毛刺还会影响下一道工序的定位。孔加工在孔口必然产生毛刺,通常情况是正面毛刺小,易处理,背面毛刺大难处理。




针对这些常见又极难处理的毛刺问题,瑞士好优利公司自1961年成立以来,一直关注于单次工序内即可完成孔的正反去毛刺、倒角、钻孔、沉头孔工具的研发和制造。经过六十余年的发展,凭借独特的创意开发出精巧、简单可靠的刀具,并在该领域独树一帜。当前 Heule 主要有以下几类产品:


一、COFA- 通用型去毛刺刀具



能在单次工序中去除平面或曲面孔正反面孔口的毛刺。它主要应用在批量自动化生产中,去毛刺工艺稳定可靠。

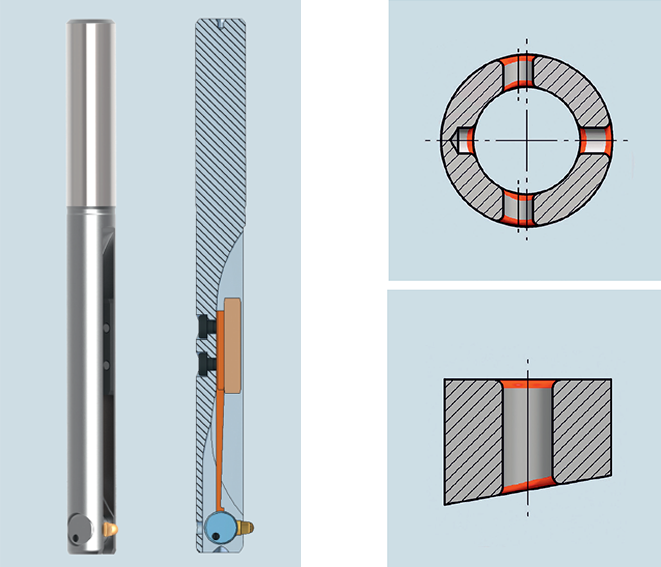

图 1:COFA 刀具结构及应用场合



如图 1 所示为COFA刀具的结构和可应用的场合。COFA刀具结构简单可靠,刀片通过弹簧销和刀座连接(直径不同,结构稍有区别),刀座固定在刀杆上,并受到弹簧片弹力的作用。COFA刀具的主要特点是去除曲面的毛刺,在曲面上得到比较均匀的倒角,这是其他任何产品无法比拟的。根据不同的加工材料, 可选择不同的弹簧片、刀片角度及涂层。同时硬质合金涂层刀片保证了极好的刀具寿命。刀具最小加工直径可至 2.0mm。刀具工作过程如下 :刀具快速移动到孔口上方,开始攻进正面倒角,在攻进同时去除正面孔口毛刺 ;在工件材料的作用下,刀片往回收缩,直到刀片的切削刃不再接触工件,此时刀刃外侧无切削刃的球头开始接触工件,正面去毛刺结束 ;刀具快速通过过孔, 在过孔时特殊设计的球头能保护孔壁不被划伤 ;刀具快速通到孔外,并在弹簧恢复力作用下,刀片弹出,反向攻退, 去除背面毛刺,等到刀片完全压入孔内后,背面去毛刺结束;刀具快速退出。COFA 刀具在汽车行业应用广泛 如 :DCT 齿轮传动轴、凸轮轴、皮带轮轴、油轨等,如图 2 所示。

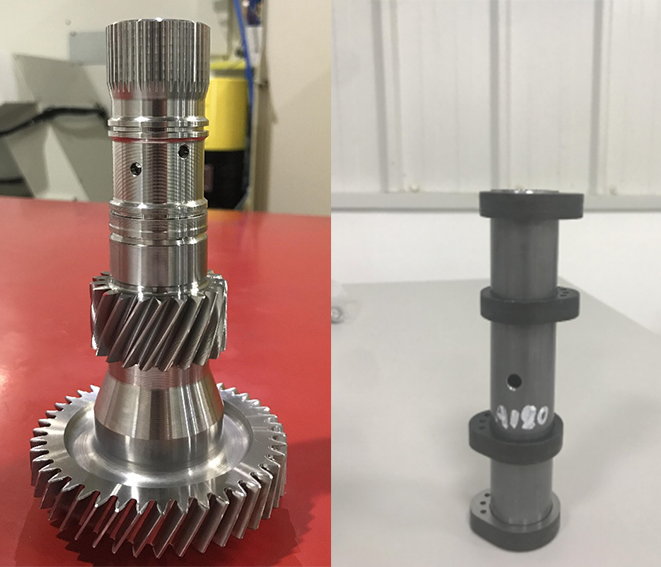

图 2:COFA 在汽车行业的典型应用零件



二、SNAP- 经济型正反倒角刀具



它的结构简单,刀片可快速更换,适用于手动或自动化生产。

图 3:SNAP 刀具结构及应用场合



图 3 为刀具结构及其应用场合。刀具由刀杆、刀片、控制销、弹簧、距离销、调节螺钉 6 个部件组成,在弹簧力的作用下控制销和斜槽精密配合来控制刀片的运动。加工过程如下 :刀具快速移动至 孔口开始攻进正面倒角,特殊的斜槽设计在切削时保持刀片稳定 ;倒角结束时,刀刃的特殊设计在工件材料的作用下刀片顺滑的缩回刀体内 ;刀具快速通过被加工孔,刀片外侧特殊的圆滑设计,使得刀片在过孔时孔壁不被划伤 ;过孔后,在弹簧力的作用下,刀片弹出, 开始攻退倒背面角。整个加工过程中无需主轴停转或反转。SNAP刀片为硬质合金涂层刀片,根据被加工材料有 3 种刃口形式可选择。目前最小可加工直径为 2.0mm。SNAP在汽车行业中应用有 :铰链、轴承座等。如图 4。

图 4:SNAP 在汽车行业的典型应用零件



三、VEX- 钻倒复合刀具



SNAP刀具在市场上取得了巨大的成功,为了满足客户对效率的追求, Heule 公司推出了 VEX 刀具,该刀具能在单次工序中完成钻孔、正反面倒角的功能,经济实用,效率极高。倒角系统为SNAP系统,成熟可靠,钻头为可换式硬质合金钻头,并且可以提供内冷。

图 5: VEX 刀具结构及应用场合



图 5 为刀具结构。VEX 在汽车行业中应用有 :齿轮盘、轴承座等。如图 6。

图 6:VEX 在汽车行业的典型应用零件



四、BSF- 经济型反锪沉孔刀具



BSF刀具结构简单,设计巧妙, 使得反锪沉孔工序不需要翻转工件,一次装夹即可完成。极高的生产效率和简单可靠的结构形成了鲜明的对比。其工作原理如下 :当主轴转速达到推荐的速度时,刀片打开至工作位置,待加工结束后,开启机床内冷,内冷推动活 塞(7),活塞推动顶杆(3),顶杆推动刀片(1),使得刀片自动收回刀体内(结构如图 7)。BSF 标准刀具直径范围 为 6.5mm-21.0mm, 最大反锪沉孔直径可达过孔直径的 2.3 倍。

图 7:BSF 刀具结构及应用场合



BSF在汽车行业中应用有 :转向节、缸盖等。如图 8。

图 8:BSF 在汽车行业的典型应用零件




五、COFA X- 可用于 1:1 交叉孔去毛刺的刀具



COFA X 是 Heule 公司新推出的一款去毛刺刀具,是市场上第一个也是唯一一个具有去除大曲率相贯线毛刺能力的刀具。它具有使用简单可靠、 效率高、加工能力强等特点。这种简单的切削方式去毛刺工具极大的降低了工艺成本,大大提高了去毛刺的工艺能力。COFA-X 刀具的应用范围从直径大于 4.0mm 孔开始。



图 9:COFA-X刀具及应用场合


COFA-X是非标定制刀具,需要根据客户的应用情况定制刀具,所以 Heule 公司需要详细了解应用的每个细节,一把刀具对应一个应用。但 COFA-X 的共同特点是绝不会造成任何二次毛刺。刀具结构及应用场合如图 9。COFA-X 在 汽 车 行 业 中 应 用 有 :缸体、高压油泵等。如图 10。

图 10:COFA X 在汽车行业的典型应用零件



除以上标准产品外,考虑到不同行业零件结构不同,材料、加工设备不同,工艺要求不同,好优利同时为客户提供定制刀具,最大可能的满足客户的需求,如最近针对钟表行业小孔的背面去毛刺,好优利将最小去毛刺尺寸由 2.0mm 扩展至 1.0mm。如图 11。

图 11:DL2 微型去毛刺刀具(产品范围 1.0mm-2.0mm)



好优利非常注重质量、精度和服务。好优利的首要任务是提供优质的服务、快速的交货和为客户量身定制方案。好优利在全球均设有分公司,2011年好优利精密刀具(无锡)有限公司成立,是好优利在中国的全资子公司。随着客户对好优利的销售和服务本地化的要求日益增长,好优利正力争加快在中国的发展。
